Трубные соединения и адаптеры CAST: каталог с ценами
Трубные соединения и адаптеры CAST закрывают задачу стыковки гидравлических линий разного стандарта. В категории собрано 3825 товаров — от резьбовых переходников BSP до угловых и развальцованных исполнений. Ниже разобрано, чем отличаются группы изделий и по какому признаку подбирают деталь под конкретную линию.
Что входит в категорию соединений CAST
Ассортимент строится вокруг двух больших семейств. Первое — соединения, которые стыкуют трубы и рукава между собой. Второе — адаптеры, переводящие одну присоединительную систему в другую. Обе группы выпускаются в исполнении из нержавеющей стали, что отражено в маркировке позиций.
Внутри семейств детали различаются геометрией корпуса и типом присоединения:
- Прямые — соединение P BSP в ходовых размерах от 1/4" до 1.1/4".
- Угловые под 90° — серия P90 BSP и позиции P90 с метрической резьбой M22х1.5 и M24х1.5.

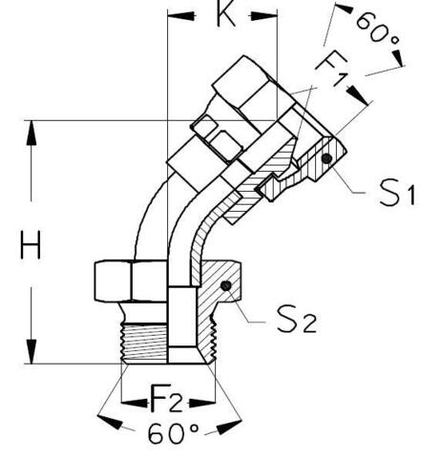

- Угловые под 45° — соединение PF45 BSP в размерах 1/4", 1/2" и 3/4".
- Тройники и крестовины — соединение PT BSP, а также PR DS16 DS12 для разветвления потока.
- Переходные адаптеры — линейка ORFS/DIN и ORFS/BSI, где первая цифра обозначает сторону ORFS, вторая — сторону DIN или BSI.

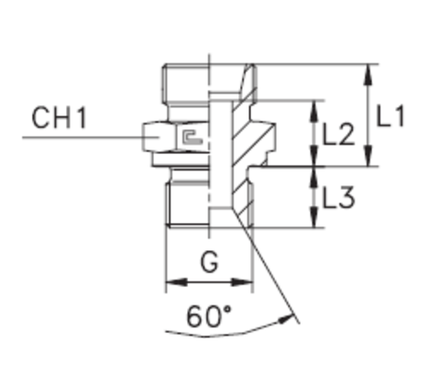

Отдельно стоит группа соединений с развальцовкой. Здесь деталь работает не за счёт уплотнения по резьбе, а за счёт развальцованного конуса трубы, который прижимается к ответной поверхности. Угол конуса и угол развальцовки — главный признак, по которому такие изделия делят на подгруппы: встречаются исполнения с углом конуса 24 и 60 градусов и с углом развальцовки 37 и 90 градусов.
Как читать маркировку
Буквенная часть обозначает тип корпуса: P — прямой, P90 — угловой, PF45 — угловой под 45 градусов, PS и PT — варианты с ответвлением. Цифры после букв указывают размер резьбы или метрическую нитку. Приписка «в сборе» означает, что деталь поставляется с ответными элементами, «корпус» — что поставляется только тело соединения.
Резьба BSP и метрическая нитка
Соединения BSP маркируются в дюймах: 1/4", 3/8", 1/2", 3/4", 1", 1.1/4". Позиции с обозначением M20х1.5, M22х1.5 и M24х1.5 используют метрическую резьбу. Смешивать эти системы в одном стыке нельзя, поэтому при подборе сначала определяют стандарт резьбы на ответном штуцере, а уже потом выбирают типоразмер.
Адаптеры CAST: переход между стандартами
Адаптеры решают задачу, когда линия собрана по одному стандарту, а подключаемое оборудование — по другому. Наиболее полно в категории представлено направление ORFS/DIN: позиции идут парами, где первое число — размер стороны ORFS, второе — размер стороны DIN. Так устроены адаптеры ORFS/DIN 6-6S, 12-12S, 16-15L, 16-16S, 20-18L, 25-22L, 32-28S, 38-35L и другие.
Второе направление — переход с ORFS на метрическую резьбу. Здесь адаптер DL06 ORFS 9/16 выпускается в двух вариантах: под нитку 12x1.5 и под 14x1.5. Более крупные позиции — DL10 ORFS 11/16 под 16x1.5 и DL12 ORFS 13/16 под 18x1.5.
Третья группа — прямые переходы ORFS/SAE и ORFS/BSI. Они нужны там, где ответная часть выполнена по стандарту SAE или BSI, а подводящая линия — по ORFS.
Купить адаптеры CAST имеет смысл с запасом по типоразмерам: одна и та же линия часто требует перехода в двух-трёх точках, и детали одного семейства взаимозаменяемы по посадочным размерам.
Цена и подбор по типоразмеру
Стоимость детали определяется тремя факторами: типом корпуса, размером присоединения и материалом. Прямые соединения малых размеров обходятся дешевле угловых и тройниковых, а исполнения из нержавеющей стали стоят заметно выше углеродистых аналогов.
Ориентиры по позициям категории:

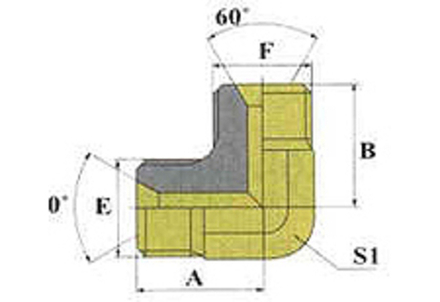

- Соединение P90 BSP 1/4" BSP 1/4" — 114 ₽, PS BSP 1/4" BSP 1/4" — 136 ₽.
- Соединение P BSP 1/2" BSP 1/4" — 181 ₽, P BSP 1" BSP 1" — 475 ₽.
- Соединение PF45 BSP 1/4" — 596 ₽, PF45 BSP 1/2" — 661 ₽.
- Соединение P DS12 M20х1.5 в сборе из нержавеющей стали — 2 907 ₽.
- Соединение PT DS16 M24x1.5 нерж. CAST — 9 097 ₽.
Разброс объясняется не только размером. Позиции «в сборе» включают ответные элементы, поэтому их цена выше, чем у корпусных исполнений того же типоразмера. Трубные соединения CAST цена на которые зависит от материала, в нержавеющем исполнении стоят кратно дороже — это плата за стойкость к коррозии и агрессивным средам.
При подборе важна последовательность. Сначала фиксируют стандарт и размер резьбы на обоих концах стыка. Затем определяют угол — прямая деталь, 45 или 90 градусов. После этого выбирают исполнение: корпус или сборка, углеродистая сталь или нержавеющая. Ошибка на первом шаге делает деталь непригодной, даже если остальные параметры совпадают.
На что смотреть перед заказом
Трубные соединения CAST каталог которых охватывает и дюймовые, и метрические системы, требуют внимательного чтения обозначения. В маркировке ORFS/DIN порядок чисел фиксирован: сторона ORFS всегда идёт первой. У соединений с двумя дюймовыми размерами, например P BSP 1" BSP 1/2", первым указывают размер одного присоединения, вторым — другого; для переходной детали они не равны.
Стоит заранее уточнить, нужна ли деталь в сборе или достаточно корпуса. Если ответные элементы на линии уже стоят, сборка окажется избыточной. И наоборот: для нового узла удобнее взять готовый комплект, чтобы не подбирать составные части по отдельности.
Чтобы подобрать нужную позицию под конкретный узел, достаточно указать тип корпуса, размеры и стандарт резьбы на обоих концах, а также требуемый материал. С этими данными специалист сверит обозначение с номенклатурой и предложит подходящий вариант — включая переходные адаптеры, если линия собрана из разнородных стандартов.
