Трубные адаптеры CAST: подборка соединений и заглушек
В этой подборке собраны трубные адаптеры «CAST» и заглушки для гидравлических и пневматических систем. Здесь можно купить трубные адаптеры под разные стандарты резьбы и присоединительные размеры — от компактных до крупных. Позиции поставляются от производителя, часть из них доступна сразу, часть — под предзаказ.
Что входит в подборку
Основу составляют переходные соединения, которые связывают между собой узлы с разными типами резьбы. Такие детали нужны, когда рукав, трубка или блок имеют несовпадающие присоединительные стандарты, и без адаптера стык не собрать.
Подборка охватывает несколько резьбовых систем:
- ORFS — соединения с уплотнением по торцу, рассчитанные на высокое давление;

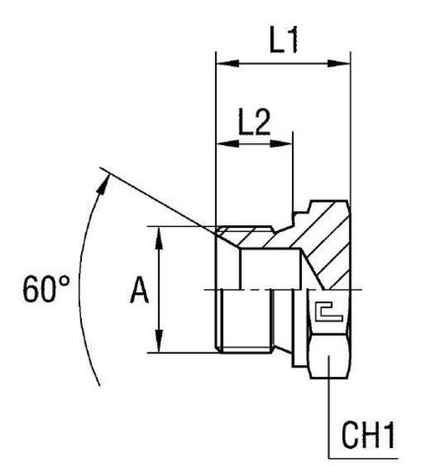

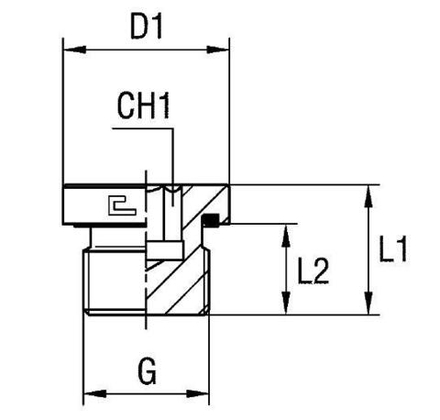

- BSP — британский стандарт трубной резьбы;

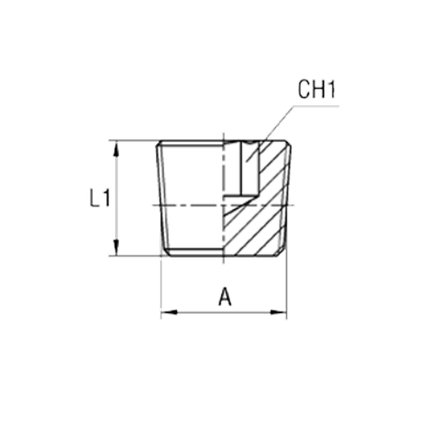

- NPT — американская коническая резьба, представлена заглушками;
- SAE straight — прямые переходники под американский стандарт;
- DIN и JIC — метрические и дюймовые варианты под конкретные присоединительные размеры.
Внутри каждой группы позиции различаются диаметром и шагом резьбы. Например, адаптеры ORFS/DIN выпускаются в исполнениях от 12-12S до 38-42L, а линейка ORFS/SAE STRAIGHT включает размеры от 6-6 до 38-38. Такое разнообразие позволяет подобрать деталь под конкретный узел, а не переделывать стык.
Заглушки и соединения
Заглушки закрывают неиспользуемые порты и защищают резьбу от загрязнения при транспортировке и хранении. Заглушки «CAST» под NPT и BSP перекрывают отверстие герметично и снимаются без повреждения посадочного места.
Соединения AS ORFS с переходом на BSP применяют там, где нужно состыковать торец ORFS с трубной резьбой. В подборке есть варианты от 9/16" до 2" по стороне ORFS.
Как читать обозначение
Название позиции строится по схеме «тип / стандарт — размер». Первая часть указывает на резьбовую систему, вторая — на присоединительные размеры с двух сторон. Адаптер D10 ORFS 11/16 - G 1/2, к примеру, соединяет торец ORFS 11/16 с метрической резьбой G 1/2. Понимание этой логики ускоряет подбор и снижает риск ошибки при заказе.
На что смотреть при выборе
Ключевой параметр — совпадение резьбовых стандартов с обеих сторон. Ошибка в системе резьбы делает соединение негерметичным, даже если размеры выглядят похоже.
Второй момент — присоединительный размер. Он должен соответствовать диаметру рукава, трубки или порта. Третий — тип уплотнения: торец ORFS работает иначе, чем коническая резьба NPT, и это влияет на сборку узла.
Перед заказом стоит сверить:
- стандарт резьбы на каждой стороне соединения;
- присоединительные размеры и шаг;
- условия работы узла — давление и среду;
- доступность позиции: часть деталей идёт под предзаказ.
Цены на трубные адаптеры зависят от типоразмера и сложности перехода. Компактные позиции обходятся дешевле, крупные соединения с редкими сочетаниями стандартов — дороже. Актуальную стоимость по каждой позиции уточняйте при подборе.
Почему выбирают продукцию «CAST»
Детали выпускает сам производитель, что важно для стабильности геометрии резьбы и посадки. Когда адаптер и ответный штуцер сделаны по одному стандарту, стык собирается предсказуемо и держит нагрузку.
Подборка объединяет 121 позицию — от мелких переходников до крупных соединений. Это позволяет закрыть потребность узла в рамках одной линейки, не смешивая детали разных марок.
Если нужного сочетания стандартов в списке не оказалось, стоит описать задачу: тип резьбы с двух сторон и присоединительные размеры. По этим данным специалист подберёт подходящий адаптер или заглушку и подскажет, какие позиции доступны сразу, а какие поставляются под заказ.
